熱電阻在多個領域都有廣泛應用

       熱電阻（thermal resistor）又稱RTD（Resistance Temperature Detector），是中低溫區（-200℃至+850℃）常用的一種溫度檢測器，具有測量精度高、性能穩定等特點。以下從其工作原理、類型、連接方式、應用領域等方面進行詳細介紹：

一、工作原理

       熱電阻基于電阻體的阻值隨溫度變化而變化的特性進行溫度測量，即熱電阻效應。當溫度升高時，金屬內部原子晶格的振動加劇，自由電子通過金屬導體時的阻力增加，宏觀上表現為電阻率變大，電阻值增大。其電阻值和溫度一般可用近似關系式表示：Rt=Rt0[1+α(t?t0)]，式中Rt為溫度t時的阻值，Rt0為溫度t0（通常t0=0℃）時對應電阻值，α為溫度系數。

二、類型

       普通型熱電阻：通常由感溫元件、安裝固定裝置和接線盒等主要部件組成，具有測量準確度高、性能穩定可靠等優點。被測系統溫度的變化直接通過熱電阻阻值的變化來測量，但熱電阻體的引出線等各種導線電阻的變化會給溫度測量系統帶來一定影響。

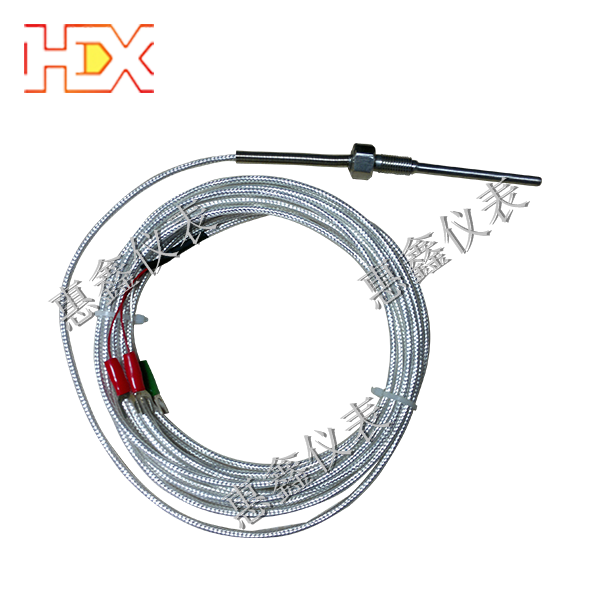

       鎧裝熱電阻：由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，外徑一般為2 - 8mm，最小可達更小尺寸。具有體積小、測溫滯后性小、機械性能好、耐振、抗沖擊、能彎曲、便于安裝和使用壽命長等特點。

       端面熱電阻：感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

       隔爆型熱電阻：通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引起爆炸?？捎糜贐la - B3c級區內具有爆炸危險場所的溫度測量。

       防腐熱電阻：采用PTFE防腐材質，作為整體保護套或兩節式套管，也可以直接在保護管上作該材質的防腐處理，分噴涂、燒結和套管密封三種形式。

三、連接方式

       二線制：熱電阻兩端各連接一根導線引出電阻信號。測量時，電流通過導線和熱電阻，根據歐姆定律，測量回路電流和熱電阻兩端電壓得出電阻值，進而得到溫度值。但連接導線必然存在引線電阻，其大小與導線的材質和長度等因素有關，因此這種引線方式只適用于測量精度較低的場合。

       三線制：熱電阻根部一端連一根引線，另一端連兩根引線。通常與電橋配套使用，將一根導線接到電橋電源端，其余兩根分別接到熱電阻所在橋臂及相鄰橋臂上，使兩橋臂引入相同引線電阻，電橋平衡時，引線電阻變化不影響測量結果，可較好消除引線電阻影響，廣泛應用于工業過程控制。

       四線制：在熱電阻根部兩端各連接兩根導線，其中兩根引線為熱電阻提供恒定電流，將電阻轉換成電壓信號，再通過另兩根引線把電壓引至二次儀表。主要用于高準確度的溫度檢測，因為它能夠消除導線電阻帶來的誤差。

四、應用領域

       熱電阻在多個領域都有廣泛應用，尤其在需要精確溫度控制的工業過程控制和測試設備中表現突出。例如，在化工生產中，反應釜溫度控制是常見應用場景，如合成氨反應釜溫度需控制在400 - 500℃，三線制熱電阻可準確測量并傳輸溫度信號，配合控制系統實現精準溫度控制，保證反應正常進行；在大型LNG儲罐內部測溫中，四線制熱電阻能夠精準反映罐內LNG的溫差變化情況，實時監控數據信息。
